اصطلاحات رایج یو پی اس

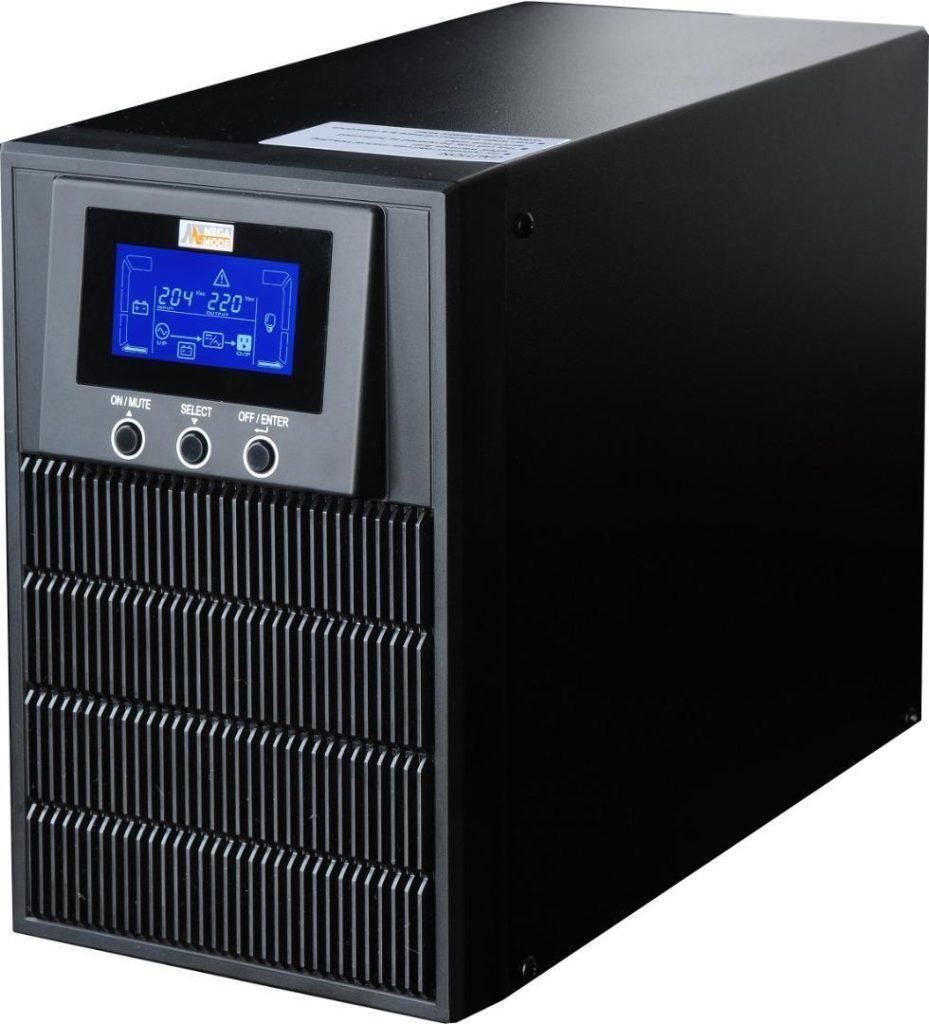

UPS-VOLTAEASY

آشنایی با عبارات و اصطلاحات رایج در یو پی اس به شما کمک می کند که شناخت بیش تری در مورد این دستگاه داشته باشید و به این ترتیب در زمان خرید یا تعمیر آن راحت تر باشید. همچنین آشنایی با این اصطلاحات یو پی اس به شما کمک می کند که خرید بهتر و آگاهانه تری را تجربه نمائید.بخشی از مهم ترین اصطلاحات رایج یو پی اس عبارتند از:

Ampere-Hour (AH)

رقمی که ظرفیت باتری یو پی اس را نشان می‌دهد بویژه تعریف شده برای 5، 10 یا 20 ساعت زمان و شارژ. رقم AH باید تقسیم بر زمان و شارژ برای رسیدن به ماکزیمم جریان دشار شود. ظرفیت ممکن است تنها AH 3/5 به مدت 15 دقیقه یا AH 5/2 به مدت 5 دقیقه تأمین کند. ظرفیت باتری نیز به دما، مقدار دو عمق سیکل‌های و شارژ و نگهداری آن بستگی دارد.

ASAI حد واسط ضریب دسترسی سرویس

ضریب میانگین اطمینان‌پذیری شرکت برق که نسبت کل دقیقه‌ مشتری سرویس در اختیار مشتری مورد نیاز در یک دوره‌ زمانی را نشان می‌دهد.

میانگینUSA 2003 9996/0= ASAI

ATS سویچ ترانسفر اتوماتیک

به Transfor switch رجوع کنید.

Audible Alarm

یک سیگنال شنودنی واضح طی قطعی برق شاه‌خط یا از کار افتادگی یو پی اس یا اخطار سیگنال‌های آهنگ متناوب ممکن است اعلان‌های مختلفی را نشان دهد. یک دکمه خاموش آلارم، از کارانداختن سیگنال شنودنی را مسیر می‌سازد.

Avdible noise

نویز ساطع توسط یو پی اس که توسط دستگاه‌های dBA در فاصله 1 یا 5/1 متری از UPS ارزیابی می‌شود. بیشتر سیستم‌های یو پی اس کمتر از dBA55 می‌باشند که نسبتاً بیصدا است. سیستم‌های پرقدرت (بالای KVA 60) ممکن است رقم نویز حدود dBA 65 را نشان دهند که میزان محیط پرترافیک مسیر اصلی است.

Auto Dinl

مشخصه‌ای که به یو پی اس امکان می‌دهد تا بطور خودکار، آلارم و وضعیت را از طریق مودم به یک محل دور دست گزارش دهد.

Automatic Battery test

یک تست پیشگیرانه و آلارم با هدف مشخص کردن باطری‌های ضعیف یا آسیب‌دیده تست در بازه‌های قابل گزینش توسط کاربر صورت می‌گیرد.

Automatic Retransfet

انتقال اتوماتیک از Bypass به Inverter در یک سیستم آنلاین، برای شرایط به Retransfer مراجعه کنید.

زمان پشتیبانی باتری زمانی که UPS بار از باتری‌ها را برق‌دار می‌کند. زمان استقلال تحت‌تأثیر درصد وات‌های بار واقعی مرتبط با درجه‌بندی وات اسمی UPS می‌باشد. بنابراین UPS KW1 که 5 دقیقه را وقتی کاملاً ارزیابی شد، تأمین می‌کند، بطور کل بیش از 15 دقیقه با بار w500 تولید می‌کند.

Auto-Start

به Automatic Restait رجوع کنید.

Availablity

درجه‌ای که برای آن سیستم یا جزء گزینشی است و در صورت نیاز قابل دسترسی است. .

AVR تنظیم کنند ولتاژ اتوماتیک

مدار الکترونیکی که ولتاژ خروجی را به منظور حفظ آن لیمیت‌های باند مجاز تنظیم می‌کند.

حفظ بک فید

حفاظت با هدف جلوگیری از بک فید برق به شبکه‌ برق به شبکه برق از طریق Bypass از خروجی به منظور پیشگیری از احتمال ریسک‌های ولتاژ خطرناک در بورد توزیع، وقتی خط شاه خط شرکت قطع می‌شود. استاندارد UL، این حفاظت را ضروری می‌داند حتی اگر دو جزء سویچ ترانسفر (انتقال) همزمان از کار افتند.

زمان پشتیبانی

به Autonomy time رجوع کنید.

Balancad load

بارگیری برابر در هر فاز در خروجی یو پی اس سه فاز.

Battery charger

مدول UPS فانکشنال که ولتاژ AC شاه خط شرکت را به ولتاژ DC برای باطری‌های شارژی تبدیل می‌کند تا باری که در طول قطعی شاه‌خط رفته را بازیابی کند.

بطور کلی، یکسوساز سیستم، فانکشن شارژ کردن را انجام می‌دهد.

مدارشکن باطری:

یک مدارشکن متصل به باطری است که امکان جداسازی دستی باطری برای نگهداری و حفظ battery Circvit breaker باطری در مورد مدار کوتاه فشار قوی DC را فراهم می‌سازد.

Battery current limit

فانکشنی که جریان شارژ باطری را محدود می‌کند. باطری‌های VRLA در حالت شارژ شناور، بطور کل به محدود کردن جریان نیازی ندارند. این فانکشن همیشه موجود نیست.

Battery end voltag

کمترین ولتاژ باطری برای کارکرد سیستم. بطور کل UPS وقتی ولتاژ باطری به نقطه مشخص ولتاژ نهایی افت می‌کند خاموش می‌شود. سیستم‌های ویژه، این نقطه را بطور اتوماتیک بر اساس جریان دشارژ حقیقی تنظیم می‌کنند. درجه‌بندی ولتاژ نهایی V/cell75/1 یا V5/10 برای باطری v12 است.

Battery-less Ups

سیستم پشتیبانی الکترومکانیکی با استفاده از انرژی عبوری ذخیره شده در چرخ لنگر برای پشتیبانی بار بعد از قطعی برق تا زمانی که ژنراتور محلی به کار افتد. به Electro-mechanical UPS (فلای ویل) رجوع کنید.

Black start (Cold Start)

توان روشن کردن UPS از باطری‌ها بدون شاه خط.

Blade UPS

منبع برق غیرقابل وقفه با هدف تغذیه Blade Computers با هدف کاربرد در مراکز دیتا. آن توپولوژی ترکیبی دارد و از شاه‌خط شرطی کار می‌کند که کارآیی بیشتر را در مقایسه با سیستم‌‌های تبدیل دوگانه دارند.

(British Standard Institute) BSIموسسه استاندارد بریتانیا

یک مجموعه استانداردهای ملی UK است. آن استانداردهایی ارائه کرده و برای پاسخ به نیازهای تجاری و جامعه استانداردسازی می‌کند.

Boost Charging

متد شارژ مورد استفاده برای بازیابی باطری‌ها به ظرفیت کامل‌شان بعد از دشارژ عمیق با بعد از طول ذخیره درازمدت. Boost charging با کاربرد ولتاژ نسبتاً بالا برای زمان محدودی انجام می‌گیرد.

By-Pass

مدول UPS فانکشنال که بار UPS آن‌لاین را مستقیماً به شاه خط در مورد اضافه بار یا از کارافتادگی یو پی اس وصل می‌کند.

CAIDI : Consumer Average Interruption Duration Index

یک ضریب اطمینان‌پذیری کاربردی توسط شرکت‌های برق برای ارزیابی ساعتی، میانگین قطعی برق تجربه شده توسط یک مشترک می‌باشد. آن میانگین زمانی که شرکت صرف وصل کردن سرویس می‌کند را ارائه می‌کند. CAIDI میانگین 2003 USA 66 دقیقه در هر قطعی بود.

ITI Curve

CBEMA Curve رجوع کنید.

CE Marking

بیانیه تولیدکنندگان که محصول بر اساس پیش‌نیازهای لازم دستورالعمل‌های محیطی، ایمنی و سلامتی اروپاست.

Cenelec

کمیته اروپایی استانداردسازی الکتروتکنیکی.

Charger

به Battery Charger رجوع کنید.

Charger Control

کنترل ولتاژ یا جریان خروجی شارژ ـ پارامترهای کنترل شده اصلی: جبران دمای ولتاژ شناور، ترانسفر و انتقال از حالت بار boost (افزایشی) به ولتاژ شناور، لیمیت جریان باطری، لیمیت جریان ورودی.

Cold Standby operation

عملکرد حالت بلااستفاده یا راکد یو پی اس با هدف کاهش مصرف برق. یو پی اس، در مورد قطعی برق باطری یو پی اس دریافت دستور خارجی شروع به کار می‌کند و از بار بعد از بازه روشن، پشتیبانی می‌کند.

Cold start

به Black start رجوع کنید.

Cos Phi

کسینوس زاویه بین ولتاژ و اشکال موجی جریان با فرکانس منبع اصلی.

Crest factor

نسبت بین پیک و کمیت‌های RMS شکل موجی جریان دوره‌ای، crest factor شکل موج جریان سینوسی، 4142/1 است.

Current Harmonic Distortions (THDI)

به THD رجوع کنید.

Current shaaring

فانکشن یا مدار برقی که موجب اشتراک جریان برابر بین سیستم‌های UPS با اتصال موازی است.

آشنایی با عبارات و اصطلاحات رایج در یو پی اس به شما کمک می کند که شناخت بیش تری در مورد این دستگاه داشته باشید و به این ترتیب در زمان خرید یا تعمیر آن راحت تر باشید. همچنین آشنایی با این اصطلاحات یو پی اس به شما کمک می کند که خرید بهتر و آگاهانه تری را تجربه نمائید.بخشی از مهم ترین اصطلاحات رایج یو پی اس عبارتند از:

DCE

متریک کارآیی بدست آمده با تقسیم برق تجهیزات Total IT بر کل برق مرکز دیتا. برای اطلاعات بیشتر به PUE، معکوس DCE رجوع کنید.

DC UPS

وسیله الکترونیکی متصل بین برق شرکت و مصرف‌کنندگان برق متشکل از منبع برق DC (یکسوساز) و باطری.

DC UPS درصدد ارائه ولتاژ DC شرطی بدون قطعی بین لیمیت‌های قانونی در برابر اغتشاش‌های برق شرکت از جمله قطعی‌ها می‌باشد.

Delta Conversion USP نوع پیوندی

. آن از یک مبدل AC/DC بین ورودی AC و مسیر باطری DC استفاده می‌کند. مبدل می‌تواند انرژی را از شاه‌خط به منظور تثبیت ولتاژ خروجی و فاکتور برق ورودی صحیح افزوده یا کم کند. یک مبدل خروجی بین یو پی اس و باطری یو پی اس وصل می‌شود. آن به عنوان یکسوساز ac/dc برای شارژ باطری‌ها و به صورت یک مبدل dc/ac طی قطعی شاه‌خط عمل می‌کند.

Display

نمایشگر LCD یا Led که جلوی UPS قرار گرفته و اطلاعاتی درباره وضعیت یو پی اس از حمله ولتاژها، فرکانس جریانات ارائه می‌کند. نمایشگر در سیستم‌های ویژه برای تنظیمات سیستم برنامه به کار برده می‌شود.

Dip

Double Conversion

توپولوژی UPS آن‌لاین. ولتاژ شاه‌خط AC به DC توسط ابزار ac به DC Rectifier تبدیل می‌شود. ولتاژ DC سپس به AC شرطی بوسیله Inverter (وارون‌ساز) تبدیل می‌شود.

Dry contacts

اتصال‌های رله ایزوله شده که برا آلارم یا سیگنال‌رسانی وضعیت به کار برده می‌شود.

Dual Source UPS

همچنین ورودی Dual نامیده می‌شود. یو پی اس با ورودی Bypass مجزا که فزونی ورودی AC را با تغذیه و یکسوساز و bypass از منابع مختلف را فراهم می‌سازد. خروجی یو پی اس بطور اتوماتیک با منبع ورودی by pass هماهنگ می‌شود.

Dynamic Regulation

انحراف ولتاژ خروجی سیستم ناشی از اتصال یا انفصال بار مدرج. بطور کلی کمیت‌های مختلف اشاره به بارهای نوع خطی و غیرخطی دارند.

Earth fault

نشتی یا مدار کوتاه به زمین از باطری جدا شده، خطوط برق ورودی و خروجی جدا شده از جمله Noutral. برخی از استانداردها به فعالسازی آلارم خطای متصل به زمین نیاز دارند اگر جریان معیوب متصل به زمین فراتر از کمیت مدرج باشد.

Earthing system

سیستمی برای وصل به زمین اجزای رسانا و بدون بار. سیستم Nautral Isolated: IT از زمین، اجزای در معرض، که بطور مجزا به زمین وصل می‌شوند. سیستم TN اجزای رسانا در معرض متصل به Neutral وصل به زمین است. سیستم TT اجزای رسانا در معرض و Neutral بطور مستقیم به زمین وصل می‌شوند.

حالت Eco حالت مقرون به صرفه‌ای از عملیات که به سیستم‌های UPS آن‌لاین ویژه امکان کارکرد در یک حالت off-line از شرکت را می‌دهند در حالیکه وارون‌سازی که در عملیات استندباری محرک است (فوری) می‌تواند بار را طی عیب شاه خط بپذیرد.

کارآیی

کارآیی به صورت وات خروجی AC تقسیم بر وات ورودی AC تعریف می‌شود. کل کارآیی بار standby یا Line Interactive UPS بین 95٪ تا 98٪ می‌باشد و بین 90٪ تا 95٪ برای سیستم تبدیل Online Dual می‌باشد. کارآیی بار کامل به صورت نسبت بین وات خروجی UPS مذکور تقسیم بر برق ورودی به وات تعریف می‌شود. برای کارآیی AC به DC به Inverter Efficiency رجوع کنید.

EIAانجمن صنعتی الکترونیک

انجمن با اعضای استرالیایی برای کمک به توسعه صنعت الکترونیک ملی

EIA232

RS232سابق، اینک EIA 232 یک استاندارد ارتباطی برای انتقال سیگنال سریال بین کامپیوتر ابزار پیرامون. ماکزیمم فاصله حدود 50 فوت است. بطور کلی ارتباط بین UPS به کامپیوتر بوسیله رابط 9 یا 25 Pin D-Type بطور مستقیم یا از طریق مودم یا خط تلفن صورت می‌گیرد.

EIA 422

RS422 سابق، اینک EIA 422 یک استاندارد ارتباطی برای انتقال سیگنال سریال بین کامپیوترها و ابزار پیرامون است. ماکزیمم فاصله 4000 فوت است. یک درایور می‌تواند به بیش از 10 رسیور وصل شود.

EIA 485

RS485 سابق، اینک EIA 485 یک استاندارد ارتباط دو سیم برای انتقال چند نقطه‌ای سیگنال سریال است. ماکزیمم فاصله 4000 فوت (m1200) است. استاندارد تا 32 درایور و 32 رسیور در یک مسیر (buss) را مشخص می‌کند.

Electromechanical UPS

یک منبع برقی غیرقابل وقفه الکترومکانیکی که متشکل از سخت‌افزار اضافی و موتور ـ ژنراتور است که انرژی کوتاه‌مدت را با بکارگیری انرژی جنبشی ذخیره شده در یک چرخ لنگر را تأمین می‌کند.

آن معمولاً در تجهیزات پرقدرت با تأمین انرژی عبوری از قطعی برق اولیه تا به کار افتادن ژنراتور بک‌آپ (پشتیبان) بکار برده می‌شود. آن کارآیی بیشتر بواسطه حالت standby و اطمینان‌پذیری بالا بواسطه نبود باطری را ایجاد می‌کند.

EMC

توان عملکرد تجهیزات برای انجام فانکشن خود بدون ایجاد تجزیه و غیرقابل قبول بواسطه Electromagnetic Interference به یا از تجهیزات دیگر در همان محیط.

EMI

اغتشاش الکترومغناطیسی تولید شده عمدتاً با تبدیل مدارها و ابزار که لیمیت‌های عملکرد تجهیزات برقی را مختل، مسدود یا کاهش می‌کند.

ENV 50091

استاندارد اروپایی مشابه IEC 62040 منتشره توسط Cenelec به IEC 62040 رجوع کنید.

Energy Star Label

لیبل‌های Energy Star بر روی ابزار و وسایل خانگی دیده می‌شود که مقیاسهای کارآیی انرژی منتشره از سوی دپارتمان U.S انرژی و سازمان حفاظت محیط‌زیست U.S را رعایت کرده‌اند. برنامه برچسب Energy star شامل بیشتر وسایل برقی خانگی بجز فرها و انواع اجاق‌هاست.

می‌توان تخفیف‌هایی برای خرید وسایل جدید Energy star را دریافت کند وقتی وسایل قدیمی خود را تعویض می‌کنید.

EPO برق ضروری خاموش

مدول فانکشنال در یو پی اس که امکان خاموشی دستی یو پی اس در شرایط ضروری را می‌دهد شبیه خطرات ایمنی یا آتش‌سوزی در حالیکه تمامی ولتاژهای خروجی را از کار می‌اندازد.

باتری خارجی

یک باطری قرار گرفته خارج از محفظه برقی. در موارد خاص، باطری خارجی علاوه بر باطری داخلی برای افزایش زمان Backup وصل می‌شود.

Fault clearing

توان جداسازی شاخه بار مدار کوتاه با خطای مدارشکن یا فیوز آن.

Ferrorsonant UPS

یک UPS stem که تثبیت ولتاژ خروجی را بوسیله ترانسفورماتور خروجی ویژه، با کاربرد ولتاژ ثابت ویژه هسته آهن اشباع شده ترانسفورماتورها انجام می‌دهد. برای بکارگیری جریان گرفته شده از وارون‌ساز با ترانسفورماتور مغناطیسی، یک خازن برای تشکیل فیلتر LC رزونانس موازی که به فرکانس UPS تنظیم شده، افزوده می‌شود.

FET ترانزیستور اثر میدانی

یک ترانزیستوری که در آن جریان بین پایانه‌های برق از طریق پایانه کین به وسیله میدان الکتریکی با کشیدن برق درایو (محرک) بسیار پایین کنترل می‌شود. آن به عنوان بخش سوئیچ فرکانس در وارون‌سازهای UPS کم‌قدرت به کار برده می‌شود.

Float chargins

همانطور که می دانید یکی از قسمت های یو پی اس ، شارژر باتری آن می باشد ، که وظیفه آن شارژ نمودن باتری های دستگاه یو پی اس است. ولتاژ شارژر معادل ولتاژ باتری یو پی اس است.

ولتاژی که در خروجی شارژر ایجاد می شود و بر روی ترمینال باتری قرار می گیرد تا باتری ها را شارژ نماید باید مقداری حدودا بین 13.4 الی 13.7 باشد. (برای باتری های معمول که 12ولت می باشند)

Float Currente

جریان بدست آمده توسط باطری باردار در حالت شارژ شناور.

Folat voltage

ولتاژ DC کاربردی برای باطری توسط شارژ در حالت شارژ ولتاژ ثابت. کمیت ولتاژ شناور در 25 درجه سلسیوس، V/cell3/2 برای باطری Lead-Acid و V/cell42/1 برای باطری نیکل ـ کادمیم. برای بسط طول عمر باطری، ولتاژ شناور باید با دما بر اساس پیشنهاد تولیدکنندگان باطری تنظیم شود.

Flooded batteries

باطری‌های الکترولیت مرطوب با بررسی و افزون آب از طریق کلاهک‌های سوراخ‌دار باید بطور دوره‌ای از این باطری‌ها محافظت کرد. این باطری‌ها، اطمینان‌پذیری 20 تا 30 سال کارکرد را دارند.

آنها به فضای کف بیشتر، سیستم‌های تهویه نیاز دارند که محل اختصاص یافته به محفظه باطری را محدود می‌سازد.

Flywheel UPS

سیستم بک‌آپ و پشتیبانی الکترومکانیکی که از انرژی عبوری ذخیره شده در چرخ لنگر برای پشتیبانی بار بعد از قطعی برق ذخیره شده است تا زمانی که ژنراتور محلی به کار افتد به UPS الکترومکانیکی رجوع کنید.

Grounding

وصل‌کننده شاسی یو پی اس به زمین حفاظتی خارجی.

Harmonics

بخش سینوسی موج دوره‌ای که دارای فرکانسی است که مضرب انتگرال فرکانس منبع اصلی است.

UPSهای فرکانس

این واژه گاهی اوقات برای سیستم‌هایی به کار برده می‌شود که شکل موج‌های فرکانس در وارون‌ساز UPS داخلی را به کار می‌گیرد. سوئیچ وارون‌ساز با شکل موج فرکانس حامل بسیار اولتراسونیک تنظیم می‌شود پهنای پالس با شکل موج فرکانس خروجی سیستم سینوسی تنظیم می‌شود. فرکانس حامل با فیلتر کم‌عبور برای فراهم کردن شکل موج خروجی 50 یا Hz60 سینوسی کاهش می‌یابد. این تکنیک امروزه در تقریباً تمامی سیستم‌های آن‌لاین و Line Interactive استاندارد است.

Hot Standby operation

یک حالت standby عملکرد به کار رفته در سیستم‌های اضافی Series (هم‌پیوند) UPS بطور ثابت کاملاً گزینشی است و بدون بار کار می‌کند. آن شروع به تولید جریان بلافاصله طی وصل بار می‌کند.

Hot Swappable modules

مدول‌های باطری و مونتاژهای مدولار اضافی که می‌توانند بدون خاموشی UPS تعویض شوند.

Hybrid UPS

منبع برق غیرقابل وقفه که از وارون‌ساز DC به AC بین ورودی AC و مسیر باطری DC استفاده می‌کند. وارون‌ساز می‌تواند انرژی را از شاه خط به منظور تثبیت ولتاژ خروجی و فاکتور برق ورودی صحیح افزوده یا کسر شود.

جهت اطلاعات بیشتر در زمینه اصطلاحات رایج در یو پی اس با همکاران ما در گروه کیان صنعت تماس حاصل فرمائید.

آشنایی با عبارات و اصطلاحات رایج در یو پی اس به شما کمک می کند که شناخت بیش تری در مورد این دستگاه داشته باشید و به این ترتیب در زمان خرید یا تعمیر آن راحت تر باشید. همچنین آشنایی با این اصطلاحات یو پی اس به شما کمک می کند که خرید بهتر و آگاهانه تری را تجربه نمائید.بخشی از مهم ترین اصطلاحات رایج یو پی اس عبارتند از:

IGBTترانزیستور دوقطبی گیت عایق

ترانزیستور که ورودی FET و خروجی ترانزیستور دوقطبی را تلفیق می‌کند که یک وسیله سوئیچی با برق درایور بسیار‌بسیار کم، ولتاژ بلوکه بالا و اتلاف رسانشی پایین را تشکیل می‌دهد. IGBT، بخش، برق ـ سوئیچ بسیار رایج در وارون‌سازهای UPS گروهی از شرکتهای تک‌برتر در USA می‌باشند.

ITI

قبلاً معروف به CBEMA: انجمن تولیدکننده تجهیزات تجاری و کامپیوتر ITI گروهی از شرکت‌های تک‌برتر در USA می‌باشند.

ITI Curve

یک پوشش ولتاژ ورودی، منتشره توسط شورای ITI که لیمیت‌های ولتاژ ورودی را نشان می‌دهد که معمولاً می‌تواند توسط تجهیزات فن‌آوری اطلاعات تحمل شود.

بر اساس منحنی ITI، یک کامپیوتر در قطعی‌های برقی کوتاه یا در مورد افت‌های ولتاژ لاین تا 70٪ پایداری اسمی کمتر از S5/0 خاموش نمی‌شود. منحنی همچنین اثر ولتاژ ورودی بالا در پیوستگی عملیات کامپیوتر را تعریف می‌کند.

Internal Battery

باطری یو پی اس واقع در داخل محفظه یو پی اس.

Interharmonics

اشکال موجی با فرکانس‌هایی که اعداد صحیحی از فرکانس منبع اصلی نیستند.

Input Current distortion

اعوجاج جریان ورودی AC در نتیجه هارمونک‌ها اعوجاج‌ها به وسیله شکل THDI جریان ورودی در ورودی AC، UPS ارزیابی می‌شوند. برخی از استانداردها، ماکزیمم اعوجاج‌های جریان ورودی مجاز را محدود می‌سازد. بیشتر سیستم‌ها امروزه، اعوجاج THDI را به کمتر از 10٪ محدود می‌سازند.

Input Voltage distortion

جریان اولیه در ورودی UPS طی روشن کردن. همچنین جریان ورودی که مصرف‌کننده از UPS طی روشن ساختن توسط مصرف‌کننده، می‌گیرد. جریان هجومی در نتیجه بار خازن‌های فیلتر DC یا بخاطر جریان مغناطیسی ساب سیکلی ترانسفورماتور واقع در تجهیزات روشن شده می‌باشد.

Inverter

مدل یو پی اس فانکشنال که ولتاژ باطری DC را به ولتاژ AC HZ50 یا HZ60 تبدیل می‌کند.

Inverter efficiency

همچنین کارآیی AC به DC خوانده می‌شود: وات خروجی AC تقسیم بر وات ورودی وارون‌ساز وقتی بار به خروجی وارون‌ساز وصل می‌شود، کارآیی وارون‌ساز برای محاسبه ظرفیت باتری به کار برده می‌شود. درجه‌بندی از 80٪ در ولتاژ‌های DC پایین به 95٪ در ولتاژهای DC bus بالا، به کار برده می‌شود. کارآیی فول‌لود، به عنوان Rated output watts تقسیم بر جریان ورودی DC ضربدر ولتاژ ورودی DC اسمی تعریف می‌شود.

ISOسازمان بین‌المللی استانداردسازی

ISO یک شبکه بین‌المللی جهانی است که استانداردهای لازم برای جامعه، دولت و تجارت را مشخص، ارائه می‌کند.

ISO 9001

یک مجموعه از استانداردهای برای مدیریت کیفیت مرتبط با سیاستهای سرویس تولید.

ISO 9001 2000 جایگزین ISO 9001 قدیمی شده است. همچنین ISO 9003 و ISO 9002 که قطع شده است.

Isolation

اشاره به ماکزیمم kv مجاز بنی ورودی و زمین، خروجی و زمین ورودی به خروجی در سیستم‌های یو پی اس با ترانسفورماتور ایزولاسیون دارد.

Isolation trandormer

یک ترانسفورماتور وصل شده به ورودی یو پی اس برای جدا کردن باطری از شبکه شرکت برق یا در خروجی UPS برای جدا کردن بازار شبکه برق.

IT system

به Earthed system رجوع کنید.

Lagging power factor

فاکتور برق مدار نوع القایشی که در آن جریان عقب ولتاژ منبع است.

Lead Acid Battery

باطری قابل شارژ متداول در سیستم‌های یو پی اس، آن متشکل از پلیت‌های سربی تعلییق در محلول الکترولیتی آب و اسید سولفوریک است.

Leading power factor

فاکتور برق مدار خازنی که در آن جریان، قبل از ولتاژ است.

Line

به primary power رجوع کنید.

Off-line UPS استندبای غیرفعال

سیستمی که معمولاً بطور مستقیم جریان را از شاه خط شرکت برق، می‌گیرد. آن حاوی یک شارژر و یک وارون‌ساز off-line است. وارون‌ساز، طی قطعی شاه خط به تأمین جریان روشن می‌شود.

On-line UPSآن‌لاین

سیستم تبدیل دوگانه که جریان را بطور پیوسته از وارون‌ساز می‌گیرد. وارون‌ساز از شاه خط از طریق یک یکسوساز در عملیات نرمال یا از باطری‌ها طی قطعی شاه خط تغذیه می‌شود.

Line Interactive UPS

سیستمی که بار از شاه خط شرکت را برق‌دار می‌کند که برق شرطی با فیلتر کردن و تثبیت ولتاژ شاه خط را فراهم می‌کند. طی قطعی شاه خط، بار از باطری‌ها از طریق وارون‌ساز برق‌دار می‌شود.

Linear load

بار متشکل از اجزای خطی از قبیل رزیستورها، خازن‌ها، اندوکتارها، موتورها، لامپ‌ها، ترانسفورماتورها می‌باشد.

LVD قطع ولتاژ پایین

یک مدار یا وسیله‌ای که بار را از باطری قطع می‌کند وقتی باطری پایین‌تر از حداقل سطح ولتاژ دشارژ می‌شود.

MAIFI میانگین فرکانس قطعی لحظه‌ای

ضریب اطمینان‌پذیری شرکت برق که میانگین تعداد قطعی برق برای هر مشتری که کمتر از 2 دقیقه طول می‌کشد.

Maintenance Free Battery

به VRLA batteries رجوع کنید.

MBP تعمیر شده.

Modbus

پروتکل ارتباطی که کنترل و بررسی ابزار توزیع شده در یک شبکه را از یک کامپیوتر نظارتی مستر فراهم می‌سازد.

MTBF میانگین زمان بین خرابی‌ها

میانگین زمان مورد انتظار بین عیب‌ها که به ساعت بیان می‌شود. عدد MTBF معکوس عدد نسبت غیب است. مثال، MTBF10000 ساعت بدین معناست که یک سیستمی که بطور پیوسته کار می‌کند انتظار می‌رود در 41/11 سال خراب شود. کل رقم MTBF یک سایت با 200 سیستم، H500 است، چنین سایتی حدود 18 خرابی هر ساله کمیت محاسبه شده بر اساس استانداردهای اطمینان‌پذیری یا بر مبنای تجربه میدان حقیقی است.

MTTR میانگین زمان جهت تعمیر

زمان از وقوع خرابی، تا زمانیکه سیستم تعمیر شود و برای عملکرد نرمال بازیابی شود. MTTR علاوه بر زمان ترمیم میدان، همچنین زمان تشخیص، زمان گردش، زمان انتظار را مدنظر قرار می‌دهد.

Nema انجمن تولیدکنندگان برق کشوری

انجمن تجارت برتر در US نشان‌دهنده تولیدکنندگان صنعت الکتریکی محصولات به کار رفته در تولید، انتقال و توزیع، کنترل و کاربرد نهایی برق می‌باشد.

Nema standard PE-1

استاندارد IEC 62040-3 با تفاوت‌های مشخص. به IEC 62040-3 رجوع کنید.

Noise Level

نویز صوتی اندازه‌گیری شده در دستگاه‌های dBA در فاصله 1 یا 5/1 متری از UPS.

میزان نویز (به dBA): اتاق ساکت: 40، اداره 55-45، جاروبرقی (m3): 70، دیسکو: 100.

Nominal Battery Voltage

برآیند ولتاژ پیل اسمی ضربدر تعداد پیل وصل شده به روش هم‌پیوند و برابر V2 برای باطری اسید سرب و V25/1 برای باطری نیکل ـ کادمیم. بنابراین ولتاژ اسمی 6 پیل، باطری اسید سرب، برابر V12 است.

Normal UPS operation

حالت عملی، Normal نامیده می‌شود وقتی برق شرکت موجود و بین درجات باشد، باطری شارژ می‌شود، بار بین درجه‌بندی است و از منبع تغذیه می‌شود.

Non-Linear Load

بار متشکل اجزای سوئیچ از قبیل دیودها، یکسوسازها، تریستورها، سیستم‌های تنظیم‌کننده پالس یا سوئیچ یا مدارها. بارهای غیرخطی، جریان و هارمونیک‌های ولتاژ با فرکانس‌های چندگانه انتگرال فرکانس منبع اصلی ایجاد می‌کنند.

آشنایی با عبارات و اصطلاحات رایج در یو پی اس به شما کمک می کند که شناخت بیش تری در مورد این دستگاه داشته باشید و به این ترتیب در زمان خرید یا تعمیر آن راحت تر باشید. همچنین آشنایی با این اصطلاحات یو پی اس به شما کمک می کند که خرید بهتر و آگاهانه تری را تجربه نمائید.بخشی از مهم ترین اصطلاحات رایج یو پی اس عبارتند از:

PFC اصلاح فاکتور برق

اصلاح فاکتور برق ورودی به وسیله کاهش جریانات هارمونیک

Phage angle

Phase Imbalance

شرطی که در آن زاویه بین فازها در یک سیستم سه فاز از 120 درجه متفاوت است. مثال: عدم توازن فاز خروجی UPS در 50٪ بارهای بدون تعادل است.

فاکتور برق (W/VA)

برقی حقیقتی تقسیم با Apparent (یا کل برق). در سیستم‌هایUPS جدید با اصلاح فاکتور برق (PF). فاکتور برق ورودی UPS بیشتر از 95/0 است. فاکتور برق خروجی UPS 7/0 در بیشتر موارد می‌باشد. مقررات جدید به افزایش فاکتور برق ورودی سرورها بالاتر از 9/0 تاکید دارد. وات UPS و VA باید فراتر از درجات بار مربوطه باشد.

Power Failureقطعی برق

هر گونه کاهش برق AC به زیر حداقل کمیت مدرج، معمولاً بیش از ms10 طول می‌کشد که موجب اتلاف سرویس به یک مشتری یا کارخانه می‌شود.

Power Interruption

ناپدیدی برق برای مدت کوتاه (ثانیه تا دقیقه).

Power Inverter

به Inverter رجوع کنید.

Power line Disturbannces

ده اغتشاش مکرر (IEC 62040-3):

قطعی برق ، 2. نوسانات ولتاژ ، 3. ناپایداری‌های ولتاژ (ms16/4)، 4. ولتاژ کمتر (پیوسته)؛ 5. اور ولتاژ (پیوسته) 6. اثرات آذرخش، 7. افزایش‌های ولتاژ ، 8. نوسانات فرکانس (پراکنده) 9. قطعی‌های ولتاژ (دوره‌ای) 10. هارمونیک‌های ولتاژ (پیوسته).

منبع برق

منبع انرژی تغذیه‌کننده UPS. برق شرکت یا ژنراتور standby.

Primary power شاه خط

منبع AC خارجی از شبکه برق. بطور کل، تک فاز V230، HZ50 یا HZ60 V120، ولتاژ دوگانه HZ60 V240/120، سه فاز HZ60 V208/120 و HZ50 V400/230.

PUF متریک کارآیی مصرف برق (PUE))

رقمی که کارآیی مرکز دیتا را نشان می‌دهد. PUF با تقسیم کل برق مرکز دیتا در برق مصرفی توسط تجهیزات IT بدست می‌آید. تجهیزات IT مرتبط با این آیتم‌ها از قبیل سرورها، سیستم‌های ذخیره، تجهیزات شبکه‌سازی از قبیل سوئیچ‌های روترها می‌باشند. کل برق شامل تجهیزات اضافی از قبیل مشروط کردن برق، UPS، سرمایشی، تجهیزات توزیع، آذرخش و غیره.

PWM مدولاسیون پهنای پالس

تکنیک مدولاسیون که در آن طول پالس‌ها بر اساس ویژگیهای تنظیم سیگنال متغیر است. تکنیک در سیستم‌های یو پی اس در مدارهای PFC، یکسوسازها و وارون‌سازها به کار می‌رود.

Rechageable battery

باطری که می‌تواند شارژ شود.

Rectifier

مدول UPS فانکشنال که ولتاژ ورودی شاه خط شرکت برق را به ولتاژ DC تبدیل می‌کند. در سیستم‌های off-line، یکسوساز برای شارژ باطری بکار برده می‌شود. در بیشتر سیستم‌های on-line یکسوساز اصلی برای شارژ باطری‌ها و تغذیه بار از طریق وارونساز بکار برده می‌شود.

Rectifier current limit

حفاظت یکسوساز که ماکزیمم جریان را محدود می‌کند که می‌تواند از یکسوساز بدست آید. تنظیم لیمیت جریان یکسوسازها، جریان DC بدست آمده توسط وارون‌ساز در فول بار مدرج و علاوه بر جریان مورد نیاز برای شارژ مجدد باطری‌ها را مدنظر قرار می‌دهد.

Rectifier walk in

افزایش تدریجی ولتاژ خروجی، با هدف محدود کردن جریانات هجومی، walk in time تا 5 ثانیه طول می‌کشد.

Redundancy

متد بر مبنای استفاده از یک یا چند مدول پشتیبانی اضافی که امکان عملکرد سیستم نرمال حتی در مورد خرابی‌های سیستم را فراهم می‌سازد. برای مثال، فزونی با تغذیه مصرف‌کننده KVA1 به وسیله دو سیستم‌های UPS مدرج KVA1 متصل بطور موازی بدست می‌آید، با این وجود خرابی یک دستگاه بر عملکرد بار تأثیر نمی‌گذارد.

Reliability

احتمالی که تجهیزات، در طول زمان مشخص رضایتبخش عمل می‌کند.

Remote control

تواند روشن یا خاموش کردن است، رفتارش را بررسی می‌کند و تنظیم آن را از محل دوردست تغییر می‌دهد.

Retransfer

انتقال مجدد اتوماتیک یا دستی بار از By pass به وارون‌ساز در یک سیستم آن‌لاین.

بطور کلی تنها وقتی هیچ شرط عیب وجود ندارد، به کار می‌افتد. ولتاژ خروجی وارون‌ساز با ولتاژ By pass هم‌فاز است و بار بین درجه اسمی آن است.

REPO

خاموشی ضروری از راه دور)، فانکشن EPO با سیگنال از راه دور فعال می‌شود. EPO باید با قطعی تمامی منابع انرژی به یو پی اس مرتبط باشد.

RMS میانگین درجه دوم

کمیت RMS، همچنین کمیت موثر نامیده می‌شود که برابر میانگین ریشه دوم دامنه‌های درجه دوم تمامی هارمونیک‌ها در یک شکل موج تقسیم بر درجه دوم (414/1) 2 می‌باشد. کمیت RMS جریان برابر جریان مستقیم هم‌ارزی است که اتلاف برق مشابهی را در رزیستور مشخص تولید می‌کند. کمیت‌های RMS جریان یا ولتاژ با True RMS‌سنج اندازه‌گیری می‌شوند.

RS 232 به EIA 232 رجوع کنید. RS422 به EIA422 رجوع کنید.

RS485

به EIA 485 رجوع کنید.

Rotary UPS

سیستم پشتیبانی الکترومکانیکی با استفاده از انرژی عبوری ذخیره شده در یک چرخ لنگر بار پشتیبانی بعد از اینکه قطعی برق، تا زمانیکه ژنراتور محلی به کار افتد.

Run-time

به Autonomy time رجوع کنید.

SIDI میانگین ضریب طول قطعی و وقفه سیستم

ضریب اطمینان‌پذیری شرکت برق که میانگین طول قطعی برق برای مشتریان مشترک در طول دوره زمانی ویژه را نشان می‌دهد. میانگین 2003 USA SAIDE، 09/65 دقیقه بود.

SAIFIمیانگین ضریب فرکانس قطعی‌های سیستم

ضریب اطمینان‌پذیری شرکت برق که به صورت میانگین دفعاتی که برق مشترک در طول یک دوره زمانی مشخص قطع می‌شود، تعریف می‌شود.

Scadability

توان افزایش توان خروجی یو پی اس در وسیله کاربر با مدول‌های اضافی یا سیستم‌های UPS همراستا با دستگاه‌های موجود.

SCR-Silicon controlled Rectifier

وسیله یکسوسازی که امکان جریان یک جهتی را وقتی پالس انگیخته برای درگاه به کار می‌رود را فراهم می‌سازد. SCRs به عنوان یک بخش سوئیچی دار UPS Static Transfer Switch، و گاهی اوقات به عنوان یک جزء یکسوساز در یکسوسازهای یو پی اس پرقدرت بکار برده می‌شوند.

Series Redundancy

آرایش دو سیستم با تنها یک جریان بار تأمین‌کننده از طریق سوئیچ انتقال آن، دومی، دستگاه پشتیبانی است که معمولاً در حالت Hot standby کار می‌کند. خروجی Backup (پشتیبانی) به ورودی تناوبی (Bypass) سوئیچ انتقال شاه خط وصل می‌شود. در صورت خرابی UPS شاه خط، سوئیچ انتقال آن، بار را بطور اتوماتیک به خروجی دستگاه Backup وصل می‌کند.

Slow start

به Rectifier Walk-In رجوع کنید.

Smart UPS

بطور کلی به معنای UPS نوع Line Interactive است.

SNMPپروتکل مدیریت شبکه ساده

پروتکل اینترنت انتقال (TCP/IP) مورد استفاده برای مدیریت و کنترل دروازه IP و شبکه‌هایی که به آن وصل می‌شوند، می‌باشد.

Spike

به Surge رجوع کنید.

SSR رله حالت یکپارچه

یک مدول الکترونیکی که یک رله را با یک کنتاکت Normally Open AC جایگزین می‌کند. SSR در سوئیچ‌های UPS Transfer در نتیجه روشن شدن سریع و عمر طولانی به کار برده می‌شود.

Stand-alone UPS

یک سیستم متصل بین یک شبکه شرکت و بار.

Stand-by UPS

لاین آف (off) یا سیستم Line Interactive که معمولاً بار را از شاه خط شرکت تأمین می‌کند.

Static Switch

سوئیچ انتقال که از نیمه‌رساناها به عنوان اجزای سوئیچ برق استفاده می‌کند.

Sub-harmonics

اشکال موجی میان هارمونیک با فرکانس‌های کمتر از فرکانس اصلی.

Surge (Spike)

افزایش ولتاژ بالا

Surge Arrester

یک وسیله الکترونیکی کاربردی برای حفظ مدارهای برقی از افزایش و اورولتاژها. بازدارنده افزایش ولتاژ معمولاً بطور موازی به ورودی مدار حفاظت شده، وصل می‌شود. آن ماکزیمم ولتاژ را با جذب انرژی و برقی اضافی، محدود می‌سازد.

Surge energy rating

مقیاس ماکزیمم انرژی به ژول، یک surge anester می‌تواند بدون آسیب جذب کند.

Synchronization Sync یا lock فاز

عملکردی که موجب می‌شود شکل موج ac با فرکانس مشابه و هم‌فاز با شکل موج دیگر شود. بطور کلی اشاره به همزمان‌سازی خروجی وارون‌ساز به شاخ خط شرکت به منظور ایجاد امکان انتقال هموار بار از شاه خط به وارون‌ساز و بالعکس دارد.

Swell

افزایش RMS در ولتاژ AC از نیم سیکل تا چند ثانیه طول می‌کشد.

آشنایی با کلمات و اصطلاحات رایج در یو پی اس به شما کمک می کند که شناخت بیش تری در مورد این دستگاه داشته باشید و به این ترتیب در زمان خرید یا تعمیر آن راحت تر باشید. همچنین آشنایی با این اصطلاحات یو پی اس به شما کمک می کند که خرید بهتر و آگاهانه تری را تجربه نمائید.بخشی از مهم ترین اصطلاحات رایج یو پی اس عبارتند از:

ازکلمات و اصطلاحات رایج در یو پی اس OVER LOAD

از دیگرکلمات و اصطلاحات رایج در یو پی اس ،ماکزیمم جریان بار مجاز برای زمان محدود وقتی ولتاژ شرطی مدرج را حفظ می‌کند. معمولاً، اضافه بار وارون‌ساز 125٪ کل بار برای 10 دقیقه 150٪ برای 30 ثانیه می‌باشد.

Output current limit

ماکزیمم جریان که مبدل می‌تواند در ولتاژ مدرج ایجاد کند.

Output harmonics

هارمونیک‌ها در ولتاژ خروجی یو پی اس. این هارمونیک‌ها بوسیله رقم THDV ولتاژ خروجی ارزیابی می‌شوند.

Output regulation

انحراف ولتاژ خروجی از درجه‌بندی نرمال آن بواسطه تغییرات در پارامترهای دیگر از جمله بار، ولتاژ باطری، دمای محیط، ولتاژ شاه خط بین لیمیت‌های مدرج و مجازشان ارزیابی می‌شوند.

Output waveform

بطور کلی، شکل موج خروجی وارون‌ساز. آن می‌تواند سینوسی یا مستطیلی باشد. برخی از تولیدکنندگان شکل موج مستطیل را با این اسامی نیمه‌سینوسی یا شبه‌سینوسی، می‌خوانند. شکل موج مستطیلی ممکن است موجب عملیات نامطلوب با بارهای مشخصی شود. تولیدکننده باید قل از اپلیکیشن مشاوره کند.

Overland

Over voltage

ترکیبی از بیش از دو سیستم عامل بطور موازی که شامل حداقل یک دستگاه Redundant است که برای ارائه کل بار محتمل مورد نیاز نیست. خرابی یک UPS بر عملکرد سیستم تأثیر ندارد بنابراین بطور شگرف، موجودیت برق جریان را افزایش می‌دهد.

Passive Standby UPS

سیستمی که معمولاً بطور مستقیم جریان را از شاه خط شرکت برق، می‌گیرد. آن حاوی یک شارژر و یک وارون‌ساز off-line است. وارون‌ساز، طی قطعی شاه خط به تأمین جریان روشن می‌شود.

Temperature compensation

واکنش های شیمیایی که به وجود می آیند نشان دهنده میزان اهمیت تاثیر دما روی باتری یو پی اس می باشد. باتری های ups برای تولید نیاز به برق و واکنش های شیمیایی دارند. بهترین عملکرد باتری در دمای اتاق رخ می دهد.

بنابراین اگر بتوانید در درجه هوا و میزان دمای موجود محیط نگهداری باتری یو پی اس کمی تغییر ایجاد کنید می توانید ظرفیت، عملکرد و طول عمر باتری خود را نیز تغییر دهید.

وقتی درجه حرارت باتری یو پی اس افزایش پیدا کند طبیعتا ظرفیت باتری ها نیز افزایش پیدا خواهد کرد. اما اگر افزایش دمای باتری برای مدت زمان طولانی ادامه داشته باشد شک نداشته باشید عمر باتری شما کوتاه خواهد شد.

THD کل اعوجاج‌های هارمونیک

ازکلمات و اصطلاحات رایج در یو پی اس کمیت RMS تمامی هارمونیک‌ها در یک شکل موج تقسیم بر میزان RMS اصلی. THDV اشاره به شکل موج ولتاژ دارد. THDI اشاره به شکل موج جریان دارد.

EARTHING SYSTEM

برای ایجاد ارت در مجموعه ها از چاه ارت استفاده می کنند که نحوه ساخت چاه های ارت بر عهده متخصصین این امر می باشد. از ارت به عبارت دیگری به عنوان نقطه صفر یاد می شود که چنانچه گفته شد بقیه ولتاژها نیز بر این اساس اندازه گیری می شوند.

ارت در مقابل صاعقه نقش حیاتی را در مقابل حفاظت مجموعه و دستگاهها را ایفا میکند. که ولتاژ بالای ایجاد شده توسط صاعقه را مستقیما به زمین انتقال داده و از آسیبهای آن جلوگیری می نماید.

Topology

ازکلمات و اصطلاحات رایج در یو پی اس واژه‌ای که اشاره به نوع UPS دارد. بطور کلی توپولوژی، به صورت offline، Line Interactive یا on-line است.

Transfer Switch

مدول UPS فانکشنال که بار را از خروجی وارون‌ساز به Bypass و بالعکس انتقال می‌دهد. انتقال از وارون‌ساز در سیستم نوع On-line بطور اتوماتیک در مورد اورلود یا هر وقت ولتاژ خروجی از و نیرو از قبل تعیین شده، انحراف می‌یابد، انجام می‌گیرد. Automatic Transfer Switch بطور اتوماتیک به وارون‌ساز دوباره انتقال می‌دهد.

Transfer Time

بازه زمانی از حس پیش‌نیاز انتقال تا زمانی که بار به منبع متناوب انتقال می‌یابد.

Transient

سوئیچ یا اغتشاش دیگر شکل موج ولتاژ برق نرمال که کمتر از نیم سیکل طول می‌کشد. ناپایداری می‌تواند اورولتاژ یا کم‌ولتاژ باشد.

Trinergy UPS

توپولوژی یو پی اس شرکت Chloride که امکان کارکرد یو پی اس در سه توپولوژی متفاوت را میسر می‌سازد. علاوه بر حالت Conversion، On-line Double و standby Ecomode، UPS می‌تواند به یک حالت جدید کار کند که به وارون‌ساز عملکرد به عنوان یک فیلتر فعال که در سیستم‌های On-line UPS با کارآیی ٪98-99٪ مشخص شده را می‌دهد.

Unbalanced load

شرایطی که در آن حداقل دو فاز در خروجی UPS سه فاز، بارهای متفاوتی دارند.

Under voltage

ولتاژ زیر کمیت RMS مدرج بطور کلی برای دوره چند ثانیه.

یو پی اس (منبع برق غیرقابل وقفه): وسیله الکترونیکی که بین مشترکان برق شرکت وصل می‌شود و متشکل از فیلترها، یکسوساز، باطری، وارون‌ساز DC/AC، سوئیچ Transfer و مدارهای مرتبط می‌باشد.

UPS، ولتاژ AC تثبیت شده غیرتوزیعی آشکار بین لیمیت‌های فرکانس و دامنه دقیق جهت حفاظت مشترک از هر اغتشاش برق شرکت و بی‌نظمی‌ها از جمله قطعی برای زمان محدود که با ظرفیت Battery Bank نشان داده می‌شود، را ایجاد می‌کند.

واژه یو پی اس به سیستم‌های AC Static اشاره دارد، انواع دیگر شامل DC و Rotary UPS می‌باشد. UPS Baterry: یک باطری تغذیه‌کننده وارون‌ساز، در بیشتر موارد، آن یک باطری نوع VRLA می‌باشد.

UPS Classification code

استاندارد IEC 62040-3، عملکرد UPS را با کد 8 رقمی طبقه‌بندی می‌کند. سه رقم اول، وابستگی خروجی شاه خط ورودی در عملکرد نرمال را طبقه‌بندی می‌کند. دورهم‌بندی اشاره به شکل موج خروجی دارد. S ـ سینوسی برای بارهای خطی و غیرخطی، x-Non sinusoidal با بارهای غیرخطی، y-Non-sinusoidal، سه رقم آخر اشاره به عملکرد دینامیک خروجی دارد.

Frequency stability

انحراف از فرکانس خروجی از کمیت اسمی وقتی UPS، با برق شاه خط همزمان نمی‌شود. ثبات، ٪5/0-/+ با نوسانگر RC و ٪5/0-/+ با نوسانگر بلوری (کوارتز).

UPS TYPES

ازاصلاحات رایج در یو پی اس

استاندارد IEC 62040-3 سه سیستم UPS استاندارد را تعریف می‌کند.

A) Passive Standby (بطور کلی off-line نامیده می‌شود.)
B) Active Standby (بطور کلی Line Interactive نامیده می‌شود.)
C) UPS تبدیل دوگانه (on-line نامیده می‌شود.)

VA ولت‌آمپر

برق آشکار که به عنوان برآیند ولتاژ RMS با جریان RMS تعریف می‌شود.

VFD Class UPS

سیستمی که ولتاژ خروجی به ولتاژ ورودی و فرکانس بستگی دارد. رده VFD، اشاره به سیستم‌های Passive Standby (off-line) دارد. آنها شامل اولین سه اغتشاش خط برق می‌باشند. خروجی از وارون‌ساز، غیرسینوسی است. 3 طبقه‌بندی دینامیک، در نتیجه قطعی برق در طول عمل سوئیچ انتقال می‌باشد.

VFI Class UPS

سیستمی که ولتاژ خروجی مستقل از فرکانس و ولتاژ ورودی می‌باشد. رده VFI اشاره به انواع Double Conversion On-line دارد. این سیستم‌ها، تمامی 10 اغتشاش خط برق را حل می‌کنند. خروجی برای بارهای خطی و غیرخطی با عملکرد دینامیک رده 1 سینوسی است.

VI Class UPS

سیستمی که ولتاژ خروجی وابسته به ولتاژ ورودی است اما به فرکانس ورودی بستگی دارد. رده VI اشاره به نوع line-Interactive دارد. این دستگاه‌ها می‌توانند پنج اغتشاش اول خط برق را رفع کنند.

Voltage Harmonic Distortions (THDV)

معمولا وقتی که جدول مشخصات یک یو پی‌اس را مطالعه می کنیم ، با عبارت THD و یا اعوجاج هارمونیکی کل مواجه می‌شویم.

اعوجاج هارمونیک کل یا Total Harmonic Distortion) THD)
اعوجاج هارمونیک کل یا THD، یک پارامتر کیفی بوده و نمایانگرآن است که یک شکل موج یا سیگنال تا چه حد به شکل موج سینوسی‌ نزدیک می‌باشد.

مقدار THD بر حسب درصد بیان شده و هرچه میزان THD کمتر باشد ،شکل موج سینوسی دارای کیفیت بهتری بوده و بلندگو، آمپلی فایر، یو پی‌اس و یا دیگر تجهیزات قادر خواهند بود تا سیگنال‌ها را با کیفیت بهتر انتقال دهند.

میزان THD کمتر = شکل موج سینوسی با کیفیت تر
