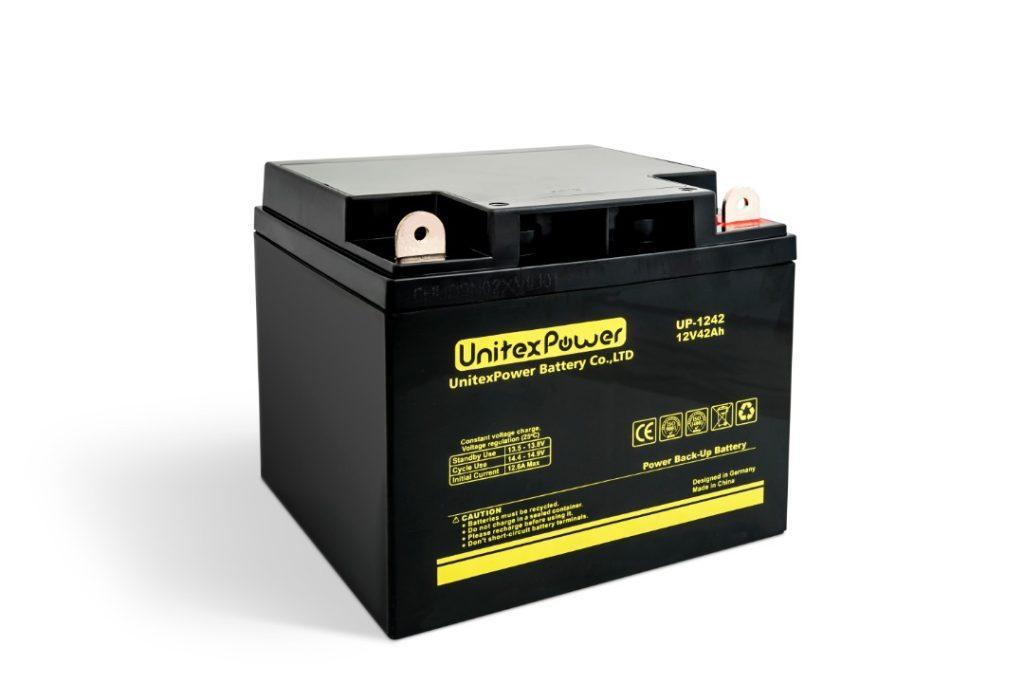

محاسبه زمان برق دهی باتری یو پی اس (backup)

زمان Back up مدت زمانی است که باتری باید انرژی و توان مورد نیاز بار را تامین نماید و اغلب به آن زمان استقلال (Autonomy) یا زمان دشارژ نیز گفته می شود .

باتری ها درانواع گوناگون و میزان آمپرساعت متفاوت عرضه می شوند ، بنابراین به منظور نصب باتری مناسب و استفاده ازآن باید محاسبه دقیقی انجام گیرد.

درانتخاب باتری با ظرفیت یا سرویس دهی مناسب حداقل به دو نکته باید توجه شود .

1.  بار باتری
2.  زمان استقلال یاBack up موردنیاز

ابتدا جریان کشیده شده از باتری را محاسبه می کنیم . به عنوان مثال :

اگر بار متصل به یو پی اس ۵KVA و ضریب توان آن ۰٫۸ باشد بار یو پی اس ۴kw است . اگر راندمان اینورتر یو پی اس ۹۰% بــاشد تلفـات اینــورتـر۳۶/ kw0 است . بنــابراین بــرای تغـذیه بار باتری باید به انــدازه Kw 4.36= 0.36 KW + 4KW توان dc تولید کند.

حال اگر ولتاژ ثابت باتری ۱۹۲ ولت باشد و زمان Back up ، ۳۰ دقیقه باشد . ابتدا جریان dc را محاسبه می کنیم که جریان ۲۲٫۷۱خواهد شد .

توجه : محاسبه فوق به شکل ساده در این جا آمده است زیرا ولتاژ واقعی باتری با دشارژشدن آن افت می کند .

سازندگان باتری همیشه جداول یا نمودارهایی را عرضه می کنند که با استفاده از اطلاعات آنها می توان ظرفیت سرویس دهی موردنیاز را تعیین کرد.

در مورد مثال فوق باتوجه به اطلاعات ارائه شده از سوی سازندگان باتری ، ۱۶ عدد باتری (۱۹۲ ولت) با ۲۴ آمپر ساعت ظرفیت سرویس دهی می تواند برای ۳۰ دقیقه بار را تغذیه کند .

انواع باتری های قابل استفاده در یو پی اس کدامند؟

انواع باتری شامل : سرب اسید ، نیکل کادمیم ، لیتیوم و سیلور آلکالین می باشند.

مناسبترین نوع باتری برای یو پی اس نوع سرب اسید (lead – acid) می باشد و بیشتر با درپوش کاملا بسته که نیاز به سرویس و نگهداری ندارد و با ولتاژ ۱۲V استفاده می گردد . البته در آمپر ساعت بالا از ۲ ولتی استفاده می گردد در جاهایی که نیاز به طول عمربالاتر از۱۰ سال باشد . معمولا از نیکل کادمیم استفاده می گردد.

در صورتی که بخواهیم یو پی اس با ژنراتور سنکرون گردد چه نکاتی را باید رعایت نماییم؟

گاهی اوقات در ایجاد هماهنگی بین ژنراتورو سیستم یو پی اس مشکلاتی به وجود می آید ولتاژ خروجی ژنراتور ممکن است به عنوان ورودی یو پی اس قابل قبول باشد اما غالبا محدوده فرکانس خروجی ژنراتورفراتر از مقداری است که یو پی اس برای پذیرش آن طراحی شده است . دربدترین حالت تغییرات فرکانس درژنراتور به گونه ای خواهد بود که یو پی اس نمی تواند با آن ستکرون شود چون یا فرکانس خارج از محدوده مجاز است یا تغییرات بسیار سریع دارد به طوری که یو پی اس نمی تواند با این تغییرات هماهنگ شود .

این مشکل به دو طریق قابل حل می باشد ابتدا اینکه کارخانه سازنده ژنراتور با توجه به اینکه دستگاه آنها در آینده ممکن است یک یو پی اس را تغذیه کند آن را طوری طراحی نماید که ژنراتور درتلرانس دقیقتر کار کند . دوم از یو پی اس هایی استفاده نماییم که بتواند تغییرات فرکانس در ژنراتور را قبول کند . البته تا زمانی که ولتاژ خروجی ژنراتور مناسب و با حداقل تغییرات باشد . ( معمولا یو پی اس های on-line بهتر از دیگر یو پی اس قابل سنکرون شدن با ژنراتور هستند)
