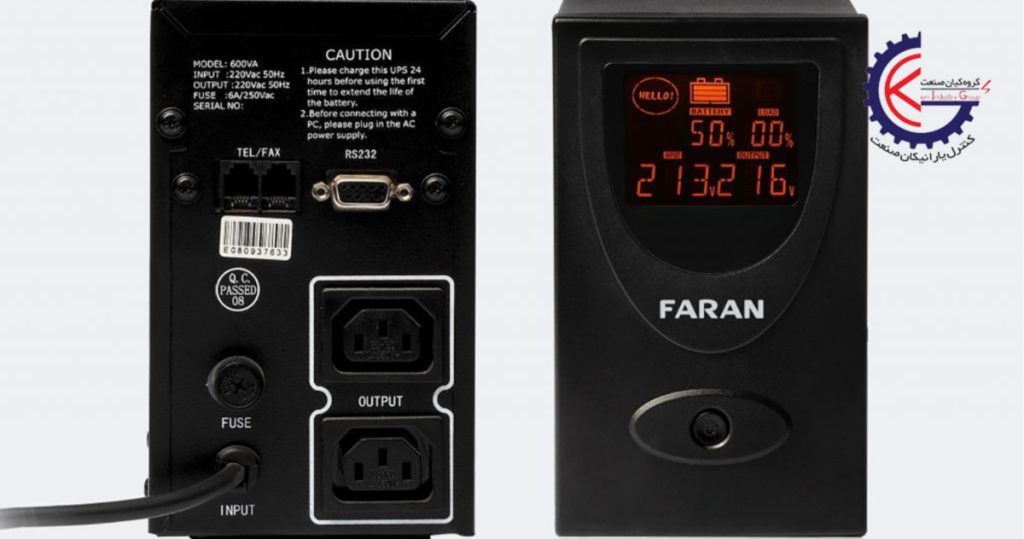

بعد از خرید یو پی اس فاران مطالعه دفترچه راهنمای یو پی اس فاران اطلاعات دقیق و نکات مهمی درباره چگونگی استفاده از دستگاه و شرایط نگهداری از آن به شما می دهد.
برای همین در این مقاله از گروه کیان صنعت قصد داریم به معرفی انواع مدل های یو پی اس فاران ، سیستم های حفاظتی ، قابلیت های دستگاه شرایط نصب و گارانتی، نحوه نصب، هشدارهای ایمنی و نگهداری و خطاها و اطلاعات دیگر مندرج در دفترچه راهنمای یو پی اس فاران آورده شده است ، می پردازیم.
گروه کیان صنعت به عنوان مرکز فروش یو پی اس فاران برای جلب رضایت مشتری اطلاعات مفیدی در خصوص دفترچه راهنمای یو پی اس فاران را در خدمت شما مشتریان محترم قرار داده است تا بتوانید آگاهی لازم را به دست بیاورید.
دنلود فایل pdf دفترچه
https://kianups.ir/wp-content/uploads/2022/06/Online-UPS_2.pdf
مهم ترین نکات موجود در دفترچه راهنما
انتخاب محل نصب دستگاه
در انتخاب محل نصب دستگاه نکات زیر را رعایت کنید:
- یو پی اس جهت استفاده در داخل ساختمان طراحی شده و باید در جایی دور ازمنابع گرمایی، باران، رطوبت، هوای اسیدی،گرد و غبار قرار داده شود.
- دستگاه باید حداقل10cmاز اشیاء جانبی فاصله داشته ودرجایی نصب شود که امکان گردش هوا وجود داشته باشد.
- دستگاه باید بر روی سطح صاف بر روی کابینت باتری یا ترانسفورمر ایزوله نصب و پایه های آن چفت گردد و در مدل های رک به درستی در محل مناسب نصب شود.
- کابل های ارتباطی یوپی اس و کابینت باتری نباید در مسیر تردد اشخاص باشند.
روشن کردن دستگاه
وقتی مکان مناسبی برای نصب انتخاب کنید و اتصالات را انجام دادید، نوبت به بهره برداری از یو پی اس رسیده حالا می توانید یو پی اس را روشن کنید.
- اگر یوپی اس را برای اولین بار راه اندازی می کنید، قبل از روشن کردن آن، باتری ها باید به مدت10 ساعت شارژ شوند. برای این کار تنها لازم است که یو پی اس را به برق شهر وصل کنید.
- اعلام وضعیت از طریق هشداردهنده های صوتی و نوری دستگاه از طریق علائم نوری موجود در پنل جلو/عقب یو پی اس، هشدار دهنده های صوتی یا ترکیبی از آن ها می توان به چهار نوع از اطلاعات کلی دسترسی پیدا کرد.
- توسط دکمه Select بر روی پنل جلوی دستگاه می توانید مقادیری مانند: ولتاژهای ورودی و خروجی، فرکانس های ورودی و خروجی و دمای داخل دستگاه را بررسی کنید.
خاموش کردن دستگاه
یو پی اس در دو مرحله می توانید خاموش کنید:
- با فشردن دکمه OFF بر روی پنل جلوی دستگاه بـه مدت 3 ثانیـه، یـو پی اس خاموش می شود. در این حالت مدارهای شارژر داخلی یو پی اس روشن است و باتری را شارژ می کند.
- اگر می خواهید یو پی اس را به طور کامل خاموش کنید، پس از انجام مرحله فوق، بریکر برق ورودی در پنل پشت دستگاه را قطع کنید یا اتصال ورودی دستگاه را از برق شهر جدا سازید.
حالت های خطا (Fault)
هنگام به وجود آمدن خطا Fault در یو پی اس، نوع خطا به شکل متن روی LCD نشان داده می شود. بعد از مشاهده خطا بر روی صفحه نمایشگر با فشردن کلید OFF، دستگاه از حالت نمایش خطا خارج می شود. پس از برطرف کردن خطا، با فشردن کلید ON سیستم مجـددا راه اندازی خواهد شد. در صورت تداوم هر یک از حالت های خطا، برای رفع مشکل با واحد خدمات پشتیبانی یو پی اس فاران تماس بگیرید.
سیستم های حفاظتی
- محافظت در برابر نوسانات برق شهر و صاعقه
- محافظت در برابر افزایش ناگهانی بار
- محافظت در برابر اتصال کوتاه شارژر و اینورتر
- محافظت در برابر افزایش بیش از حد دمای دستگاه
- محافظت در برابر تغییرات ولتاژ و فرکانس برق ورودی
- محافظت در برابر ولتاژ شارژبالاتر از حد مجاز باتری
- محافظت در برابر تخلیه غیرمجاز باتری
- محافظت در برابر نویزهای Common Mode موجود در برق شهر
- محافظت از خط تلفن،فکس، مودم، شبکه
- محافظت کامل از سنسورهای خطوط PLC
- دارای بالاترین ضریب حفاظت از تجهیزات متصل حساس
- محافظت کامل از تجهیزات پزشکی و تصویربرداری گران‌قیمت
مشخصات انواع یو پی اس فاران در دفترچه راهنما
تمام یو پی اس های فاران بر طبق تکنولوژی Double Conversion طراحی شده و قادرند بدون توجه به نوسانات، اختلالات برق شهر و حتی قطع آن، همواره برق سینوسی کامل با دامنه ولتاژ و فرکانس مناسب را تامین کنند. برای کسب اطلاعات بیشتر در مورد مشخصات مدل های مختلف به راهنمای خرید یو پی اس مراجعه کنید.
یو پی اس فاران مدل TITAN PLUS
- دارای ظرفیت های 1,2,3,6,10KVA
- دارای پورت USB, RS232(انتخابی), SNMP(انتخابی), EPO
- مناسب برای بانک ها، مراکز درمانی، انفورماتیک و ادارات
یو پی اس مدل Faran Durable
- دارای ظرفیت های 2,4,6,8,10,12KVA
- تکنولوژی Double Conversion True Online
- دارای پورت RS232, Web/SNMP, ModBus
- مناسب برای سرورهای حساس، مخابرات، دیتاسنترها، بیمارستان ها و…
یو پی اس AEG مدل PROTECT PLUS
- در رنج توانی 30KVA الی 200KVA
- تکنولوژی Full IGBT Double Conversion
- دارای پورت RS232, Web/SNMP, ModBus
- مناسب برای مراکز داده و سرور، بانک ها و موسسات مالی، تجهیزات کنترل صنعتی، ماشین آلات تولید،حمل و نقل،تجهیزات بهداشتی و پزشکی و …
یو پی اس AEG مدل PROTECT 4
- یو پی اس مدل AEG PROTECT 4
- دارای ظرفیت 160KVA الی 600KVA
- تکنولوژی Online Transformer based
- دارای پورت Profibus DP, SNMP, ModBus TCP, Dry Contacts
- مناسب برای صنعت نفت،گاز،پتروشیمی، نیروگاه های تولید برق، حمل و نقل و دیگر زیر ساخت های حیاتی
یو پی اس مدل Faran Trust
- دارای ظرفیت های 1000VA,2000VA,3000VA،1500VA
- تکنولوژی Line interactive
- شکل موج کاملا سینوسی
- دارای پورت (انتخابی)USB, RJ45, SNMP
- مناسب برای فروشگاه ها، مراکز اداری تجاری، سیستم های امنیتی، مصارف خانگی و شرکت های کوچک
یو پی اس مدل Faran Blazer Plus
- دارای ظرفیت های 800VA, 1500VA
- تکنولوژی Line interactive
- دارای پورت USB, RJ45
- مناسب برای مصارف خانگی و شرکت های کوچک
یو پی اس مدل FARAN Galaxy Double IGBT
- در رنج توانی 100KVA الی 500KVA
- تکنولوژی Double Conversion Online Transformer-Base
- دارای رکتیفایر IGBT
- دارای پورت RS232, RS485, SNMP, Dry Contact
- مناسب برای بانک ها، مخابرات، تجهیزات پزشکی، مراکز انفورماتیک،اداری-تجاری و …
یو پی اس مدل FARAN Galaxy SCR
- در رنج توانی 10KVA الی 120KVA
- تکنولوژی Double Conversion Online Transformer-Base
- مجهز به رکتیفایر تریستوری
- دارای پورت RS232, RS485, SNMP, Dry Contact
- مناسب برای بانک ها، مخابرات، تجهیزات پزشکی، مراکز انفورماتیک، اداری-تجاری و …
قابلیت های ویژه یو پی اس فاران
- مجهز به کنترل هوشمند میکروکنترلری
شرایط برق به صورت دقیق مورد مانیتورینگ قرار گرفتـه و به کمک الگوریتم های پیشـرفته کنترلـی-حفـاظتی عملکرد صحیح یو پی اس را در تمامی شرایط تضمین می کند.
- مجهز به سیستم دیده بان هوشمند
جهت Restart نمودن کامپیوترها در صـورت تشخیص عملکرد نادرست آنها مانند هنگام هنگ کردن کامپیوتر، از کار افتادن تجهیزات مربوط به پورت سریال
- تغییرات ولتاژ خروجی بسیار پایین حدود %1قابلیت رگولاسیون بالا
ولتاژ خروجی مستقل از تغییرات ولتاژ ورودی و میزان بارهاست و موجب می شود تا دستگاه هایی که حتی بـه تغییرات دامنه ی چند ولت نیز حساس هسـتند، از یک منبع تغذیه عالی برخوردار شوند.
- توانایی حذف نویزهای تداخلی
الکترومغناطیسی EMI و رادیوئی الکترومغناطیسی EMI و رادیوئی RFI که باعث کاهش نویزهای Common Mode تا بیش از50 dBا امکان استفاده در مراکز مخابراتی، پزشکی،ماهوارهای بسیار حساس به نویز کاهش تداخل فرکانسی با سایر تجهیزات عدم ایجاد تلفـات در سـیم ها و بارهای متصـل به دستگاه می شود.
- ماژولار بودن سیستم
تعمیرات آسان آن و صرفه جویی در وقت
- تکنولوژیIGBT یا طراحی بدون لـزوم ترانسفورمر
طراحی منسجم، حجم و وزن پایین
- اصلاح ضریب قدرت ورودیPFC
که این قابلیت دستگاه ورودی پایین که نتایج زیر را در بر خواهد داشت:
- توان راکتیو مصرفی پایین و در نتیجه کـاهش دامنـه
- جریان ورودی و هزینه برق مصرفی
- به دلیل اصلاح جریان ورودی، در زمان استفاده از ترانسفورمر یا ژنراتور در ورودی یوپی اس، نیازی به نصب این تجهیزات با ظرفیت بالا نیست.
- کاهش تداخل فرکانسی با سایر تجهیزات، بـه دلیل کاهش قابل ملاحظهTHDجریان ورودی
- مجهز به پورت های ارتباطی هوشمند
- RS232امکان اضافه کردن اختیاری SNMP
- امکان برقراری ارتباط با نرم‌افزار UPSwing Pro برای ذخیره کردن، بستن فایل های باز و خروج ازشبکه در شرایط بحرانی و امکان کنترل و مانیتورینگ یو پی اس توسط آن
- امکان تهیه گزارش های مختلف از وضعیت پارامترهای دستگاه
- اطمینان ازShut Downمناسب سرورها و عدم از دست رفتن اطلاعات حتی در صورت بـروز شرایط هشدار
استفاده از نمایشگر
- LCD برقراری ارتباط مناسب و راحت با کاربر
- نمایش متنی یا هشدارهای مختلف
- نمایش پارامترهای مختلف ورودی و خروجی
- نمایش توان مصرفی بار مصرفی و شارژ باتری در تمام شرایط
امکان نصب در رک
- نصب در کنار سایر تجهیزات داخل رک و متناسب با فضای مورد نیاز
- مجهز به شارژر سوئیچینگ
- استفاده از الگوریتم های ویـژه درحین شـارژ و دشـارژ باتری افزایش طول عمر باتری و قابلیت راه‌اندازی یوپی اس بدون وجود برق شهر نمایش ظرفیت باتری ها و غیرهرا در بر خواهد داشت.
تکنولوژی On-Line Double Conversion
- عدم وابستگی ولتاژ و فرکانس خروجی نسبت به ولتاژ
- و فرکانس ورودی
- ولتاژ خروجی یو پی اس به صورت سینوسی است و امواج هارمونیک کل خروجی پایین می باشد.
مدیریت دما
یوپی اس دمای قسمت های حساس دستگاه را اندازه گیری کرده و در مقابل افزایش بـیش از حد دمای داخلی دستگاه، از آن محافظت می کنند.
مدیریت زمان اضافه بار
تامین توان بار توسط یوپی اس برای مدت معینی در زمان اضافه بار و اعلام هشدار به منظور اصلاح آن.
شرایط نصب و گارانتی
شرکت فاران یو پی اس خود را از نظر کیفیت مواد اولیه و همچنین عملکرد، به مدت یک سال گارانتی می کند. برای برخورداری از خدمات گارانتی، لازم است پس از خرید دستگاه، کارت ضمانت موجود در بسته بندی توسط نمایندگی یا عامل نصب مجاز تکمیل و قسمت مربوط به خدمات پس از فروش از طریق پست به شرکت فاران ارسال شود.
در صورت وقوع هرگونه اشکال در عملکرد دستگاه ابتدا مدل و شماره سریال دستگاه را یادداشت کنید و با نزدیکترین نمایندگی مجاز فاران تماس حاصل فرمایید.
هشدارهای ایمنی و نكات نگهداری
- چنانچه دمای محیط از15°Cتا30°Cاست، هر6ماه یک بار باتری های دستگاه شارژ شده و در صورتی که دمای محیط از30°Cتا45°Cباشد، زمان فوق به3ماه کاهش می یابد.
- از باز کردن درب دستگاه اکیدا ً خودداری کنید. به دلایل گوناگون مانند وجود باتری ها، اجزای یوپی اس حتی هنگام خاموش بودن نیز حاوی برق ولتاژ بالا می باشند و خطر برق گرفتگی وجود دارد.
- به دلیل خطر برق گرفتگی، ازتماس دست با ترمینال کابینت باتری جدا خودداری کنید.
- هر ماه یک بار اتصالات برق دستگاه را بازبینی کرده و دقت کنید تا سیم های برق در مسیر ورودی و خروجی یو پی اس از نظر الکتریکی ایزوله باشند.
- به طور دوره ای برای تمیز کردن دستگاه (به جز پنل پشت) ازدستمال نم دار استفاده کنید.
- دقت کنید تا هواکش های روی دستگاه تمیز بوده و پوشیده نباشند.
- به هیچ وجه مواد شوینده مایع را به طور مستقیم به روی دستگاه اسپری نکنید.
- از وارد کردن هر گونه اشیاء خارجی یا قرار دادن ظروف محتوی مایعات بر روی دستگاه خودداری کنید.
- باتری ها را در معرض حرارت و آتش قرار ندهید.
- از باز کردن باتری خودداری نمایید زیرا به علت وجود مواد اسیدی در آنها احتمال آسیب رساندن به پوست و چشم وجود دارد.
- استفاده نادرست از کلید بای پس دستی موجود در تجهیزات جانبی میتواند موجب آسیب دیدن تجهیزات متصل به یو پی اس شود. لازم است پیش از استفاده از آن دستورالعمل آن را به طور کامل بخوانید.
- جهت جلوگیری از بروز خطرات احتمالی به هر دلیل، باتری ها توسط کارشناس فنی شرکت فاران از لحاظ نشتی مواد داخلی،تورم و یا گرمای غیرطبیعی یکسال پس از نصب مورد بررسی قرار گیرند و بازبینی های مجدد هر شش ماه یکبار تکرار کنید.
مواردی که شامل گارانتی نمی شوند
- نصب خودسرانه دستگاه توسط مشتری و بدون هماهنگی با واحد خدمات پس از فروش
- عدم رعایت نکات مطرح شده در دفترچه ی راهنما و مندرجات پشت کارت ضمانت
- رعایت نکردن کابل کشی صحیح (همانند اتصال برق در خروجی، وجود ارت مشترک یا نول مشترک در کابلکشی ساختمان) ، اتصال نادرست دستگاه به ارت و یاتغییر آن پس ازنصب
- اقدام به تعمیر یو پی اس و یا باز کردن درب دستگاه توسط هر شخصی غیر از تعمیرکاران مجاز
- استفاده نادرست ازکلید بای پس دستی موجود درمحصولات فاران (جعبه پارالل، تابلوی بای پس دیواری) و یا استفاده از تابلوی بای پس دستی به غیر از فاران
- -خسارات وارد شده به دستگاه بر اثر استفاده نادرست و عواملی مانند: سقوط از ارتفاع یا
- برخورد با اشیاء دیگر، آتش‌سوزی، زلزله، هرگونه تماس با آب یا اسید و سایر موارد مشابه
- چنان چه باتری های نصب شده در یو پی اس یا دستگاه کابینت باتری تا6 ماه از تاریخ خرید نصب نشوند، خرابی باتری ها شامل گارانتی نخواهد شد.
